Programmable Attenuator
  • Introduction
  • Parameter
  • Download
  • Video
  • RF-ATT-0002x可程式衰減器專為研究實驗室和生產線設計,運用在射頻晶片、物聯網、車用雷達等無線射頻測試上,可搭配隔離室或隔離箱以建立完整的測試方案

    支援頻段1~8GHz (涵蓋WiFi 6E頻段)

    具單通道及多通道機型

    低插損高精度、不占空間體積小

    衰減範圍最大值可到130dB

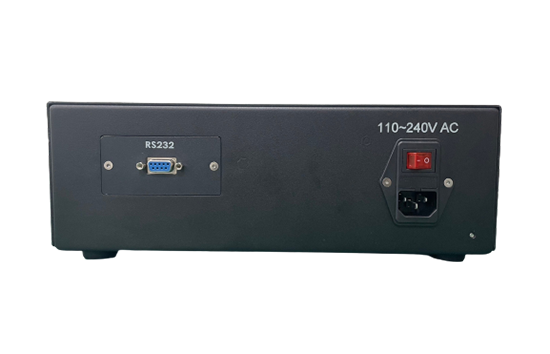

    可使用遠程(IEEE 488或RS232)及手動控制

    觸控螢幕

  •  Frequency Range
     1GHz to 8GHz
     Channels

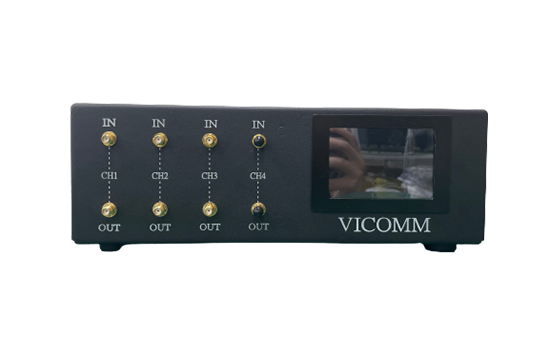

     1 Ch(P/N: RF-ATT-00023)  4 Ch(P/N: RF-ATT-00028)
     Attenuation Range
     130dB Max.
     Insertion Loss
     1GHz to 4GHz: 6 dB Max.  4GHz to 6GHz: 8 dB Max. 6GHz to 8GHz: 10 dB Max.
     Attenuation Accuracy
     < 80 dB ±1dB  <100 dB ±2dB <130 dB ±5dB
     Step Size
     1dB
     Input / Output VSWR  All Other Settings: 2.0:1 Max.
     Impedance
     50 Ω
     Input Power level  +25 dBm Max.
     Operating Mode  Remote and Manual Control
     Remote mode
     RS232 or GPIB
     RF Connectors
     SMA-Female
     Power Input
     1A/115VAC 0.7A/230VAC

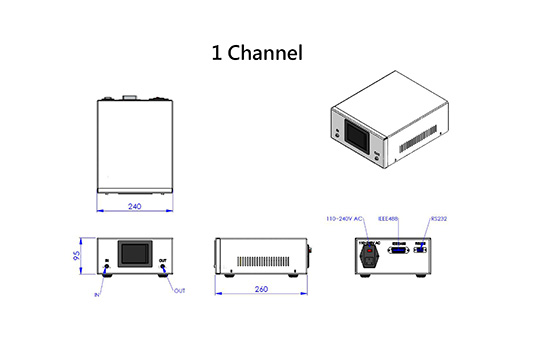

     Dimensions

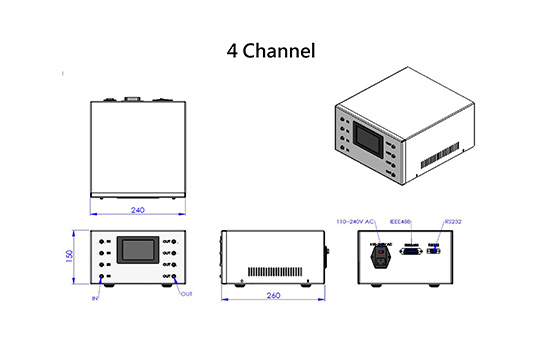

     1 Channel 260 x 240 x 95mm(L x W x H)  4 Channel 260 x 240 x150mm(L x W x H)
     Weight  ~3Kg(1-Channel) / ~5Kg(4-Channel)
