In-line High-Speed Code Scanner CS-010CV

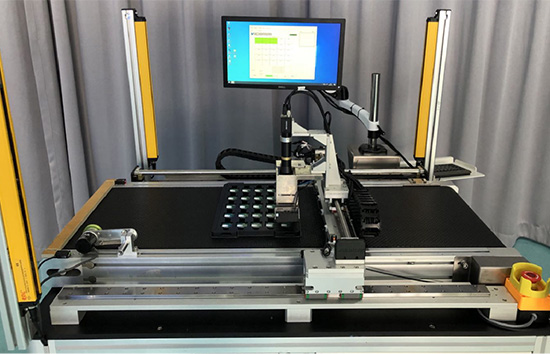

線上型高速掃碼機CS-010CV是整合了高精度機器視覺、高速度運動平台的自動讀碼設備，搭配流水線的進出料設計，使其可以直接串聯在主要生產線上，節省物料離線周轉到其他工位的人力與時間，流水線可以選擇皮帶線或SMT輸送軌道…等形式。廣泛應用於電子製造業特別是SMT前後段，應用案例包含： PCB板, FPC軟板, 連接器(connector), 隔離罩(shielding cover, shielding can), WiFi模組/WiFi小卡(WiFi Module), 相機模組(camera module) ...等。

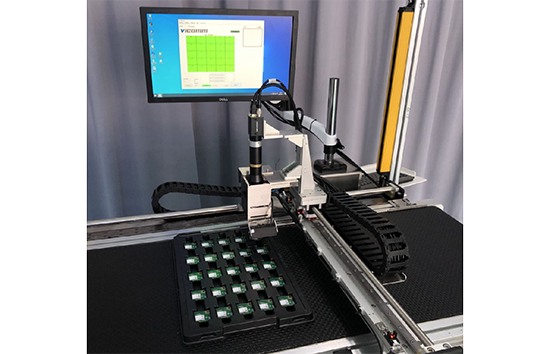

CS-010CV可以準確判讀一維碼與二維碼，例如：Data Matrix、QR Code...等，並適用於標籤、噴印、雷射雕刻等多種製程所生的碼。運動平台攜帶工業相機在大範圍內移動，對tray盤或載具內的待測產品逐一掃碼。應用先進的飛拍技術，拍照與解析可在運動平台連續運動的過程中同步進行，因此能兼顧高解碼成功率與低掃描時間，平均每片產品解碼+運動時間僅需要0.10秒~0.25秒。

操作簡便、學習曲線短，使用者新建待測物機種僅需10分鐘，熟練人員可以少於5分鐘。可供選購的擴展功能包含：輸送帶追蹤(conveyor tracking) 、拖曳教點、多語系人機介面(繁中/簡中/英文、OCR字元辨識(英數字)、標籤瑕疵檢測，以及解碼後內容分析：重碼、連碼缺碼、區間內外、...等。可以按需客製人機介面以及與MES系統對接的程序。

設備尺寸	W1200mm x D850 mm x 1500 mm (工作平面高900m)
讀碼速度	0.1~0.25 sec/pcs (含分析+運動時間)
流水線	皮帶線(可替換為SMT輸送軌道)
解碼尺寸	最小1.2mm x 1.2mm (更小須提供樣品測試)
解碼種類	一維碼、二維碼(QR Code, Data Matrix..等)
掃瞄範圍	W400mm x D400mm，可按須定製
相機畫素	230萬彩色 (1,900 x 1,200 pixels)
鏡頭型式	遠心鏡頭
運動系統	XYZ軸伺服滑台
快速新建機種	新建機種時間<10分鐘(熟練人員<5分鐘)，常規切換機種<2分鐘
流水線追蹤^*選購	在流水線前進過程中掃碼，Tray盤毋須停等
拖曳教點蹤^*選購	可手動拖曳讀取頭進行新機種教點；運動系統須升級為線性馬達
內容分析^*選購	格式錯誤/重碼/連碼缺碼/區間內外
瑕疵檢測^*選購	條碼邊框與標籤邊界間距、空白處髒汙
多語系UI^*選購	繁體中文/簡體中文/英文
